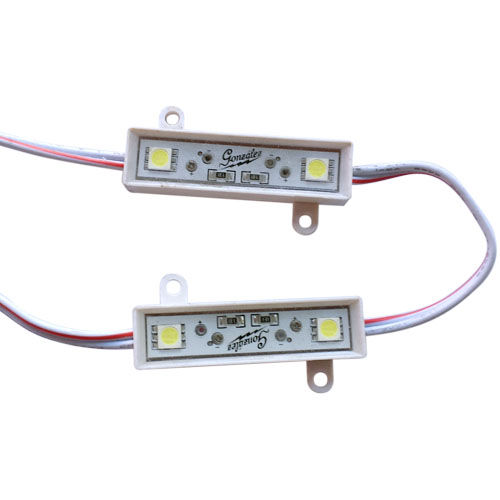

LED SMD 5050

$ 0.00

De sus siglas en inglés Light Emitting Diode Surface Mount Device (diodo emisor de luz de montaje en superficie)  un dispositivo semiconductor emisor de luz, encapsulado en resina semirrígida o siliconada, que se utiliza para sustituir focos incandescentes o lámparas fluorescentes por su bajo consumo de energía y escasa liberación de calor.

Los módulos SMD 5050 pueden ser usados una iluminación de letras de canal, cajas de luz, iluminación de interiores,  oficinas,  negocios etc.

Descripción

Especificaciones

Módulos SMD 5050 - Tablas
TIPOS DE LEDLED
COLORESROJO, VERDE, AZUL, AMARILLO, BLANCO
ÁNGULO DE DIFUSIÓN120º
LUMINOSIDAD (lm)ROJO9.2
VERDE16.9
AZUL5.2
AMARILLO7.1
BLANCO28
LONGITUD DE ONDA (nm/k)ROJO619-635
VERDE512-528
AZUL463-475
AMARILLO584-595
BLANCO5500-6500
LEDs POR MÓDULO2 pzs
DURABILIDAD50,000 h
VOLTAGE (Volts)DCV 12 V
CONSUMO (Wats)0..48 W
CONDUCTORES1007 #20 GRIS Y BLANCO
LONGITUD DE 75mm
GRIS: DC+
BLANCO: DC-
CADENAS20 piezas
BASEPVC BLANCO
48 x 12 x 6 mm
ADHESIVOCINTA DOBLE CARA
TEMPERATURA DE TRABAJO-40 ºC A +50 ºC
TEMPERATURA DE ALMACENAJE-50 ºC A +60 ºC
GRADO IPIP65

Diagrama de instalación

  • Instale su fuente de poder al centro de su anuncio, protéjala del agua y de los rayos solares. De ser necesario instale fuentes para exterior.
  • Divida en varios circuitos su instalación, elimine cadenas largas de leds (mayores a 50W). Esto evitara que los últimos módulos prendan con menor intensidad y la fuente de poder se dañe o sobrecaliente su cable.
  • Verifique que los voltajes de alimentación sean los adecuados para su fuente. El uso de la tierra física no afecta su operación, se recomienda el uso de esta para protección de su personal.
  • Verifique los voltajes de salida de su fuente corresponda al de sus módulos de leds.
  • La alimentación de sus módulos de leds debe ser por el lado marcado con ̈IN ̈, no olvide verificar la polaridad ( ̈IN ̈ se encuentra del lado izquierdo del módulo, viéndolo de frente).
  • Se recomienda el uso del cable polarizado uso rudo para la instalación. Utilice la fuente de poder apropiada de acuerdo a la potencia de sus módulos, se recomienda usar la fuente de poder entre el 80-90% de su capacidad como máximo.
  • No instale cargas mayores a 50W por cada línea de salida de su fuente.

Número máximo de módulos sugeridos

FuenteNúmero de módulos
150 W240
100 W150
60 W90
35 W55
30 W45

Información adicional

Colore(s)

Amarillo, Azul, Blanco, Rojo, Verde

Luminosidad (lm)

Amarillo (7.1), Azúl (5.2), Blanco (28), Rojo (9.2), Verde (16.9)

Durabilidad

50,000 h

LEDs por módulo

2 pzs.

Voltaje (V)

DCV 12 V

Consumo (W)

0.48
